摘要：通过对综合医院主要医技科室功能、医疗工艺流程的介绍，依据相关规范要求，结合相关医疗设备运行原理，对综合医院给排水设计重点、难点进行归纳和总结。

01放射科

     放射科是一个集检查、诊断、治疗为一体的重要医技科室。放射科主要功能用房为昂贵的医疗设备用房，其中包括普通X 光机、计算机X 线摄影系统（CR）、直接数字化 X 线摄影系统（DR）、乳腺钼靶机、计算机X 线断层扫描（CT）、核磁共振（MRI）、数字减影血管造影系统(DSA)。大多数医院会把DSA 设备放置在手术部，将介入手术和外科手术同时进行，形成“复合手术室”。给排水专业在医院放射科设计中，首先要掌握两个基本医疗常识：

①放射科是借助医学影像设备开展相关医学工作的科室，每种设备基本上会有检查治疗室、控制室和设备间等功能房间。

②放射科的医学影像设备均在一定程度上会产生物理射线，放射防护是放射科的医务人员关注的重点。

基于以上特点，设计过程中给排水管道均不能穿越放射科的检查治疗室、控制室和设备间三处核心功能用房。同时MRI 配置有大型磁体，因此MRI 系统应避免磁场干扰，其中包含静态干扰（设备磁体周边的金属管道、钢梁）和动态干扰的产生。

02核医学中心

     核医学中心和放射科一样同属于医学影像科的范畴，它是利用核技术、电子技术、计算机技术、化学技术相结合开展诊断、治疗科室。核医学中心一般会配置回旋加速器、SPECT 、PET/CT、PET/MRI 等大型昂贵的医疗设备。核医学中心在诊疗过程中通常医务人员会给患者注射带有放射性核素成分的显像剂，如：氟代脱氧葡萄糖(18F-FDG)、碘（I-123）、碘（I-131）、锝-99m(Tc-99m)、铼（Re-188）等。由于放射性元素在核医学中心诊疗过程中的使用，辐射风险较大，因此核医学中心一般会选择设置在地下室或独立建筑单体建造。同时按同位素放射性梯度高低，核医学中心分为控制区、监督区、非限制区。

①给水：回旋加速器是生产核医学检查和治疗时供患者使用的同位素，因此属于控制区。回旋加速器需要设置冷却水，冷却水是直接连接到回 回旋加速器的热交换水冷系统。值得注意的是，给水管穿越回旋加速器的防护墙时，管道应在水平和垂直方向成45°穿越，降低辐射泄漏风险。

②排水：核医学中心的回旋加速器室、患者二次候诊等控制区，所有排水须经衰变池后方可接入院区室外排水总管，同时排水管从控制区明敷穿越到监督区和非限制区时，管道应做防辐射处理（如铅板包裹）。

03放疗中心

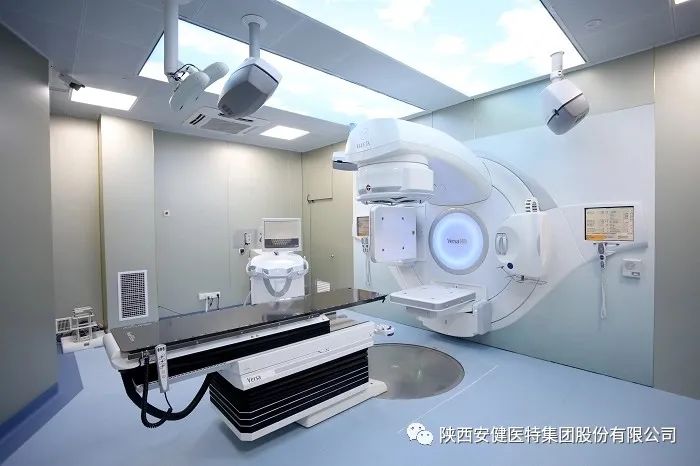

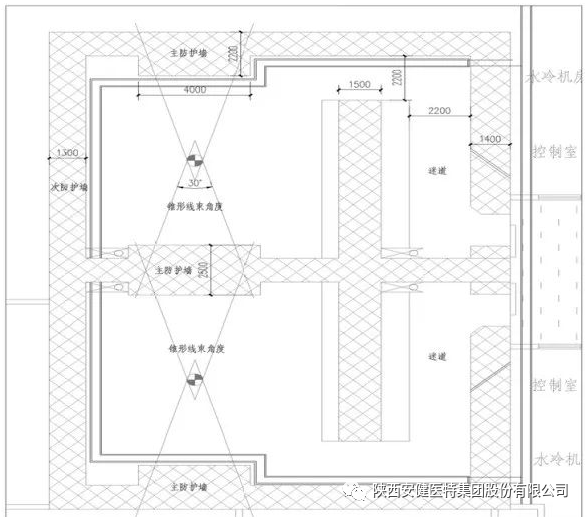

     放疗中心是利用相关医疗设备产生的放射线、X 射线、电子线、质子束等治疗恶性肿瘤的临床科室。放疗中心以直线加速机房最为常见。直线加速器在设备运行工作期间会产生X 射线和中子辐射，因此防止散射线、中子辐射成为设计的重点及难点。直线加速器机房采用主防护墙、次防护墙、迷道、以及屏蔽门的技术手段控制中子辐射和散射线的泄漏率。直线加速机房布置示例如下图所示：

      直线加速器机房由于要一定的湿度控制，因此内部应设置除湿机，除湿机排水应沿直线加速器室结构底板内敷设。同时直线加速器在设备运行时需要冷却，因此会有穿越直线加速器的给水管（冷却水管）。为了防止中子辐射和散射线泄漏，给水管穿越主、次防护墙时，管道应在水平和垂直方向成 45°布置。

总结

     综合医院给排水设计重点、难点在医技科室。与医院使用科室的充分沟通、掌握必要的医学常识、医技科室相关医疗工艺流程和院感管控要求，医疗设备的运行基本原理均成为设计人员至关重要的前期工作。《以上内容摘自网络》
