射线防护工程解决方案

时间： 2022-09-03 浏览次数：114

X射线在医学中的应用包括X射线诊断，X射线治疗两个方面。因为X射线在诊断、治疗方面作用巨大，因此在现代医学中应用非常广泛，医院中一般都会设置X射线诊断，治疗方面的设备，如CT、DR、X光机、骨密度检测仪、X线碎石机等。

在利用X射线的同时，人们发现X射线的增加会对人体造成损害，因此必须采取相应的防护措施。

一、X射线防护的三大原则

（一）时间防护

不论何种照射，人体受照累计剂量的大小与受照时间成正比，接触射线时间越长，放射危害越严重。缩短从事放射性工作的时间，可以减少受照剂量。

（二）距离防护

某处的辐射剂量率与此处与放射源之间的距离的平方成反比，与放射源的距离越大，该处的剂量率越小，所以在工作中要尽量远离放射源。

（三）材料防护

就是在人与放射源之间设置一道防护屏障。因为射线穿过原子序数大的物质时会被吸收很多，这样一来，到达人体部分的辐射剂量就减弱了

二、X 射线防护的主要方法

由于X射线的穿透性是有选择的，在建筑施工过程中可以利用它的这个性质将它限制在一定的区域内。不同的材料对X射线的吸收阻断效果不同，常用的建筑材料有：钢筋混凝土、硫酸钡和铅板。

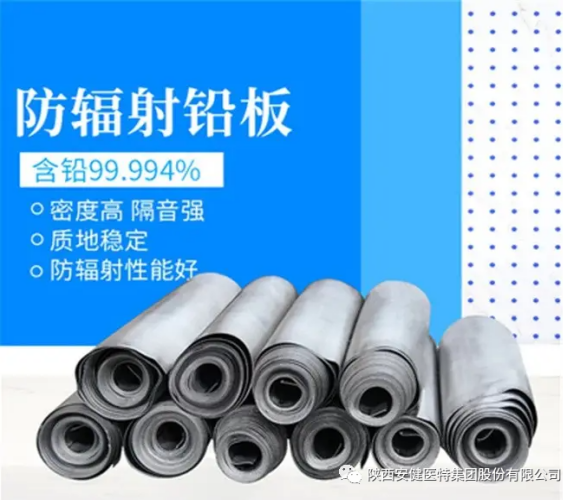

（一）铅板法

铅是吸收X射线最好的材料，因此在医院建设过程中，铅板防护法是使用最多的方法。计算所需的防护厚度时是按照铅当量来计算的，1mm厚的铅板就是1个铅当量。它的优点是：房间布局可以根据需要调整；可以根据计算明确铅板厚度。缺点是：铅板较重，使用过程中可能会有下坠。

（二）钢筋混凝土法

80mm厚的钢筋混凝土相当于1个铅当量（一般以100mm计算），它的优点是：施工工艺成熟，施工质量能可靠保证，耐久性能好。缺点是：房间的布局一旦固定便不能调整，钢筋混凝土中的孔洞是薄弱点，可能泄露X射线。

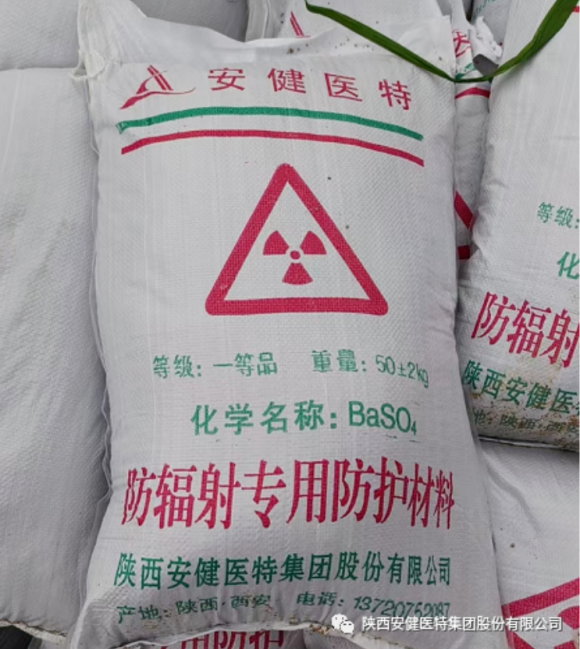

（三）硫酸钡法

10mm厚硫酸钡相当于1个铅当量，它的优点是：施工简便，可以在结构完成之后再行施工。缺点是：顶板不便施工。

（四）组合使用法

以上三种防护方法各有优缺点，因此在施工过程中经常会组合使用上面三种材料。

顶板：现在顶板一般都为现浇钢筋混凝土，它的耐久性很好，可以利用钢筋混凝土板做防护层。如果钢筋混凝土层厚度不能满足防护要求，可以在本层吊顶挂铅板或者在上层楼板上垫层内施工硫酸钡。

墙面：可以根据需要调整隔墙位置，然后在隔墙上铺贴铅板作防护层。

地面：一般为现浇钢筋混凝土板，如果地面混凝土不够厚，可以利用垫层进行硫酸钡施工，这样既可以起到防护的作用，还能降低它的开裂风险。

（五）其它

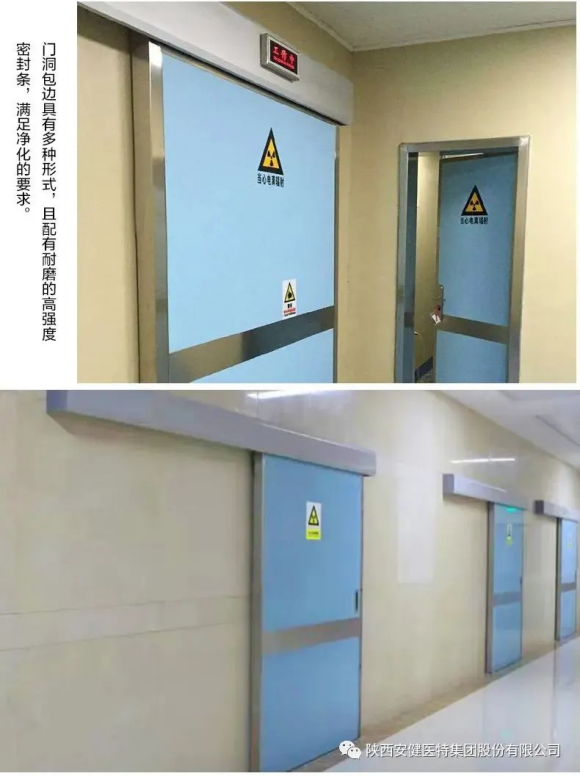

为了人员的通行和医生观察操纵设备的需要，还要设置门和窗，在防护施工中会用到铅防护门和铅防护窗。此外还有个人防护用品，如铅衣、铅围脖等。

三、X 射线防护施工中需要注意的问题

我们在防护施工过程中对遇到的问题进行了分析解决。下面结合工程实践，将X射线防护施工中需要注意的几个问题介绍如下。

（一）净使用面积

X射线强度与设备的管电压、管电流有关，还与传播距离有关，随着传播距离的增加，射线的强度会减弱，因此控制X射线源与要防护的物体之间的距离可以降低X射线的危害。

规范中是通过控制最小面积来增加X射线的传播距离的。规范规定：新建 X射线机房，单管头200mAX射线机机房应不小于24㎡，双管头的宜不小于 36㎡。但在设计及施工过程中，这个指标很多时候不被重视。

本工程中设计人员认为，在建筑图纸上建筑面积满足 24㎡、CT 机房最小面积30㎡（双管的满足36㎡）就可以了，因此部分房间的建筑面积刚刚满足上述要求。但在实际施工时，建筑隔墙完成后还有防护层和装修面层的施工，全部施工完成后，使用面积就不满足规范要求了，个别房间不得不通过更改隔墙位置来增大设备间面积，造成了个别房间的局部返工。因此在设计阶段需要计算好防护层和装修面层的厚度。

另外，在使用方便的情况下，设备的摆放最好尽可能地靠近机房中央。如果设备过于靠近一面墙体，对于这面墙体来说，射线所走路线相对较短，射线强度也就会相对大一些。

（二）铅板厚度

X射线管一般装在有限束装置的X射线套管内，根据主要照射的方向可以分为立位透视和卧位透视，立位透视 X射线管主要朝向一面墙照射，卧位透视X射线管主要朝向下面墙照射。X射线朝向的方向即为主射线方向，由于X射线管的限束装置的存在，主射线方向一般能被固定。主射线方向以外的其余方向为散射线方向，散射线方向的辐射强度会减小很多。

根据主射线和散射线的不同以及投资的多少，可以选择主射线方向防护较强，其余方向适当减少。
