恒州舱丨移动PCR实验室——安健医特专业制造！
时间： 2021-11-17 浏览次数：349
动可重复利用的安全实验室PCR移动方舱——可重复利用的安全实验室
PCR移动方舱——可重复利用的安全实验室
移动pcr方舱实验室，采用标准集装箱体，运输方便，机动性强，可重复利用的安全实验室，采集完样品后可就地进行检测，减少了样本流转的时间，提高了检测效率和准确率。
移动pcr方舱实验室具有模块化设计安装集成度高，生产周期短，安装快等优点。
移动PCR方舱实验室可随时配置于疫情发生的任何场所；可独立于建筑之外，极大减小感染风险及样本流转的时间，提高检测精度；可快速部署，极大减小境外输入风险。
集成式核酸检测实验室建设要点
1
实验室布局
为适应快速检测，集成式核酸检测实验室采用商品化检测试剂盒及全自动定量PCR仪工艺，对传统PCR实验室4个功能分区进行合并。 |
采用人员单向流设计，检测区采用传递窗及缓冲间隔离，防止气溶胶污染。 |

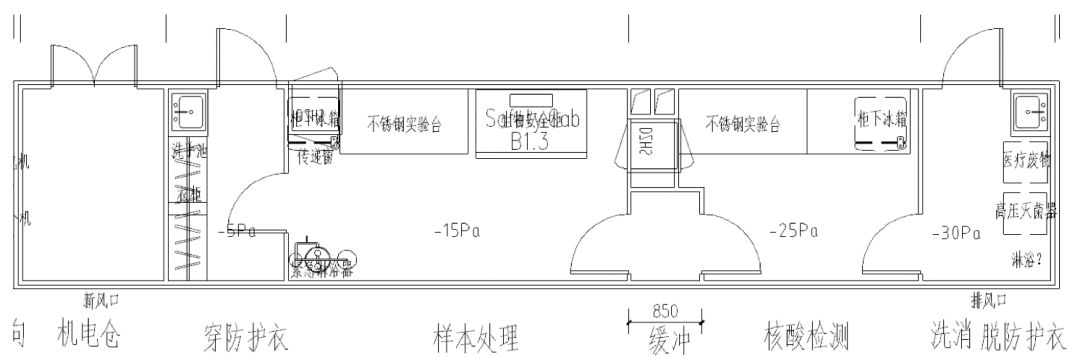

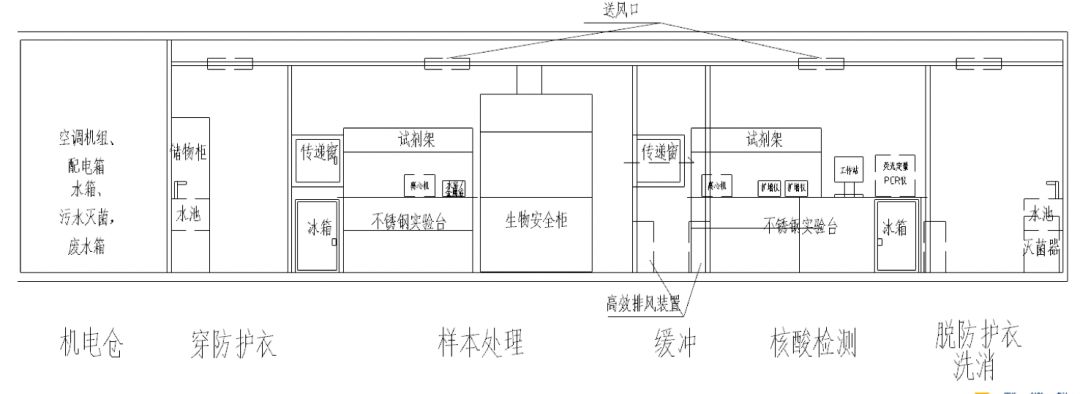

▲ 实验室剖面示意图
2
通风空调系统
为保证实验室的安全，集成式核酸检测实验室采用全新风全排风的直流空调系统，其换气次数为12次/小时，洁净等级为十万级，室内温度 为18~26度，相对湿度为40%~60%，送排口风速<0.15m/s，噪音<60dB(A)；
室内压力为整体负压，单向气流；
设置直膨式全新风空调机组，送排风形式为上送，下回；
新风空调空调机组设置初、中、亚高效过滤器，采用百叶风口(或高效)送风；
排风设置原位检漏消毒高效排风过滤装置，侧墙安装，上部设电动生物密闭阀；
送、排风管路采用304不锈钢，焊接连接，不会滋生微生物和病菌。
3
弱电、中央管理站
集检信号源采用5G无线信号，并于实验室内预留信息点位，保证实验数据信息传输畅通；
所有室外门设有门禁装置，所有房间均设有监控摄像头，保证图像监控全覆盖，并于弱电箱内设有存储装置，并考虑将图像通过5G信号传至云存储装置；
在控制室设置一套完整的中央管理站系统，用于系统的组态、编程、 故障诊断等，同时为管理人员实现集中操作并提供有效准确的数据，使实验室各个设备形成有效合理的运行秩序，以达到能源的有效节约。
中央管理站应具有系统动态图像显示，数据采集、能耗管理、报表打印，动力设备的启停控制与监视，各类参数的实时控制与监视，设备非正常状态报警，对实验室各个子系统进行综合管理等功能。

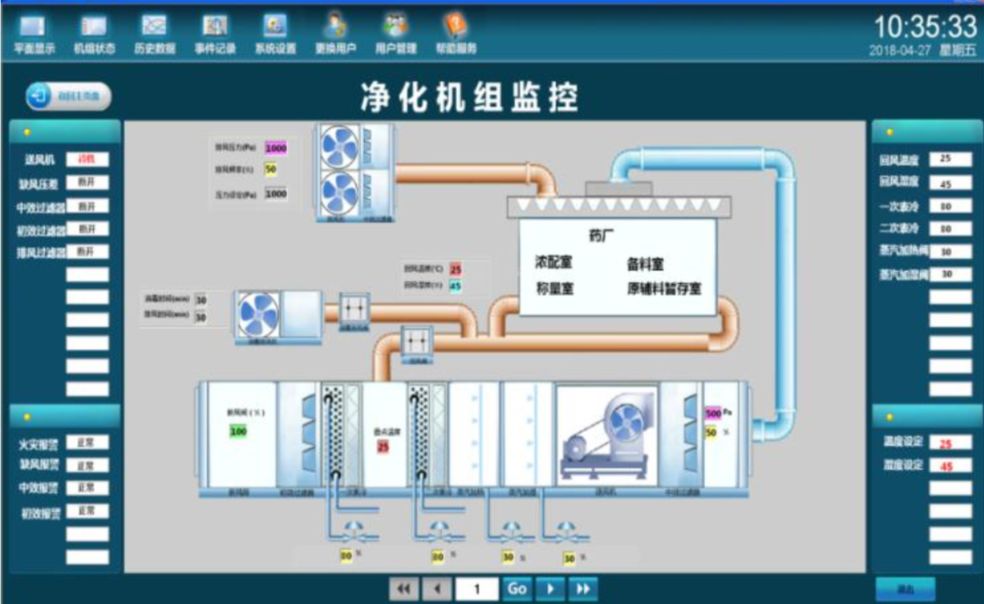

▲ 中央管理站监控界面
4
供电系统
配电形式满足双电源的供电需求；
同时对于一些重要实验仪器设备、送排风装置、照明及门禁安防装置配备UPS电源，供电时间不小于15min；
所有进出管线、室内外露可导电部分均采用等电位连接，当检测装置整体固定安装时考虑增设人工接地极，并与预留接地端，子箱可靠焊接形成闭合电气通路；
各区域考虑设计照度为：机电用房100lx、更衣洗消缓冲区域200lx、实验区域300lx；
除正常照明外，所有实验工作房间均设有紫外线杀菌灯，并于机电用房设有延时开关控制；
所有灯具均采用洁净灯具，所有光源均采用led光源，要求显色指数Ra大于80，特殊显色指数R9大于0。5
装饰装修
实验区地面采用PVC卷材，墙体、吊顶采用夹芯玻镁彩钢板。
除地面外，机电区和实验区的装修保持一致。
实验区采用成品不锈钢洁净室专用门，配有中空玻璃观察窗、门锁、把手、闭门器、升降密封条、电子互锁。
传递窗采用不锈钢传递窗，配有电子互锁、紫外灯，预留接口可根据需要增加排风、消毒液喷淋等。
PCR实验部分不设置外窗，实验室光源为人工光源。

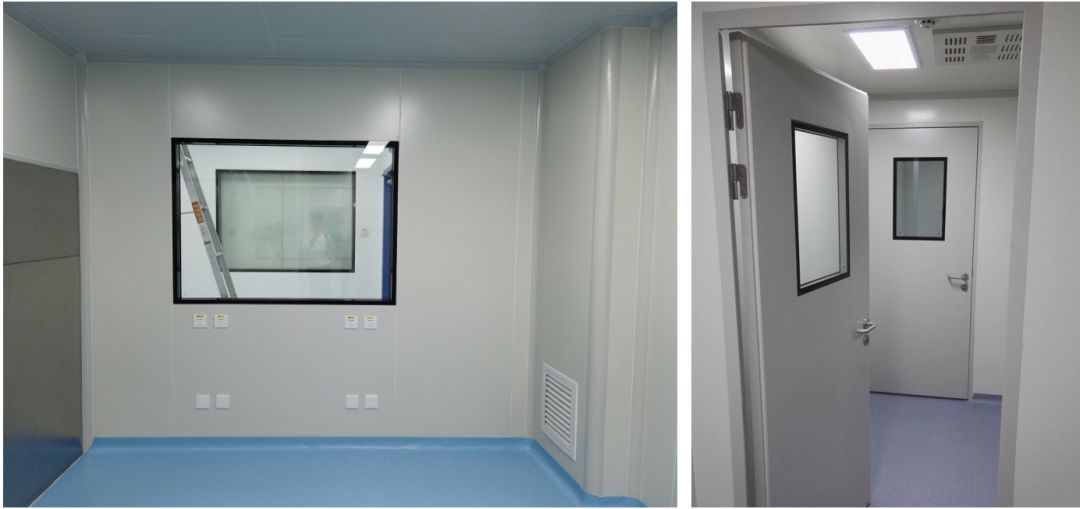

▲ 实验室装饰装修示意图
6
实验室家具
采用不锈钢实验台，防止微生物、病毒滋生，配备A2生物安全柜和高压灭菌锅，保证实验人员安全。

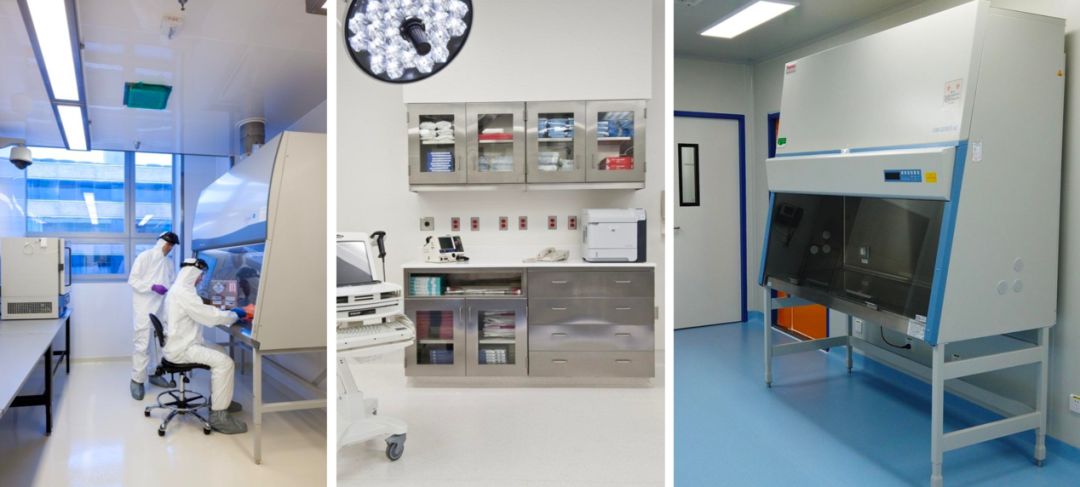

▲ 实验室家具
现场需要的条件：
1. 运输场地内高度净空高度不小于4.5m，场地内允许20m货车运输；
2.场地内需为水泥硬化地面，若不具备水泥硬化地面，需提资配备步行台阶和水泥基础模块；
3.场地附近有水源，预留DN15mm给水螺纹接头（配套DN15mm宝塔头供选择和洗衣机快接头），可以软管接水至预留接头，亦可以埋地硬管连接；
4.场地附近有32A，380V的电源，集成式核酸检测实验室外壳侧面预留380V，32A工业连接器（公母一套）配电连接。用户亦可以根据需求选配柴油发电机和UPS；
5.排水根据用户需求，可以预留为DN50mm的外螺纹接头，亦可预留为内螺纹接头或消防水带接头，供用户连接排水管路。用户亦可以配套废水收集罐，收集后处理。

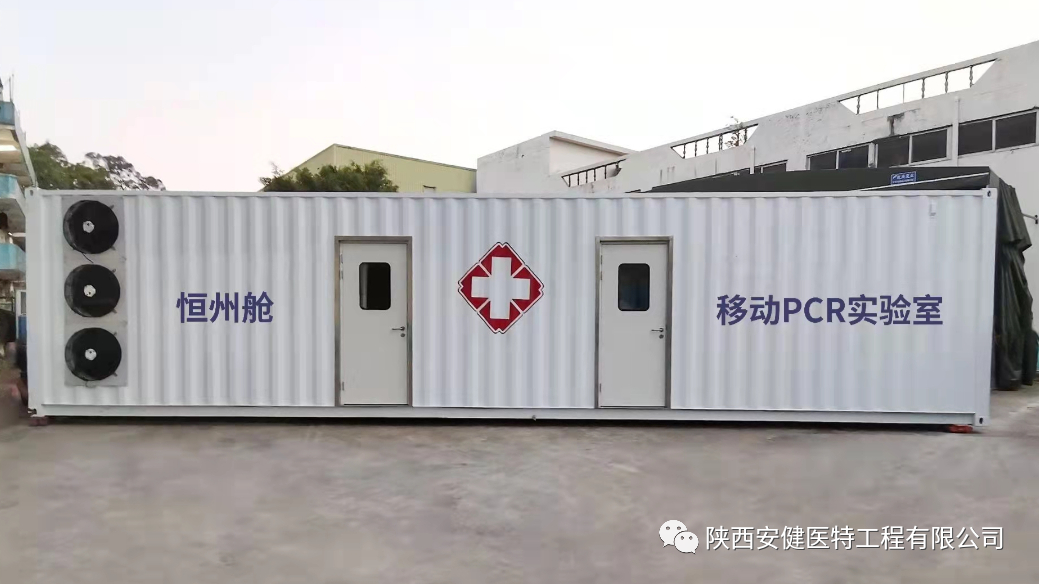

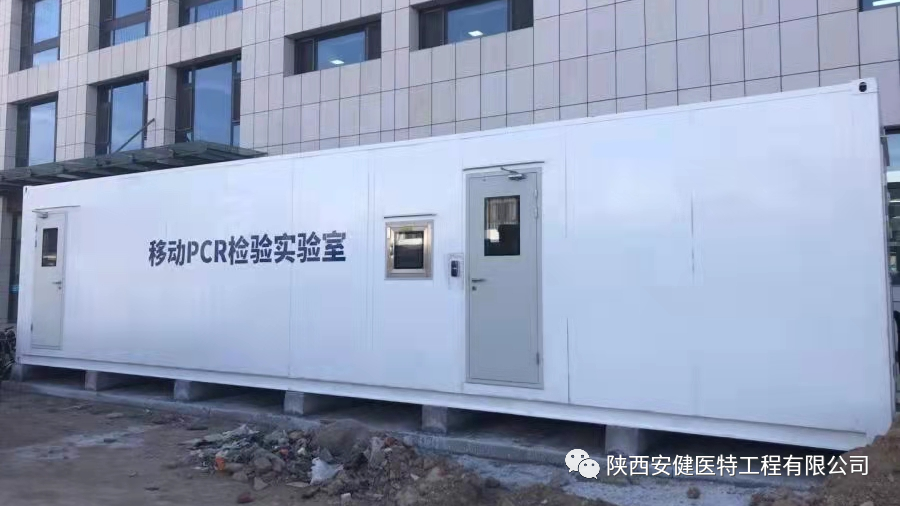

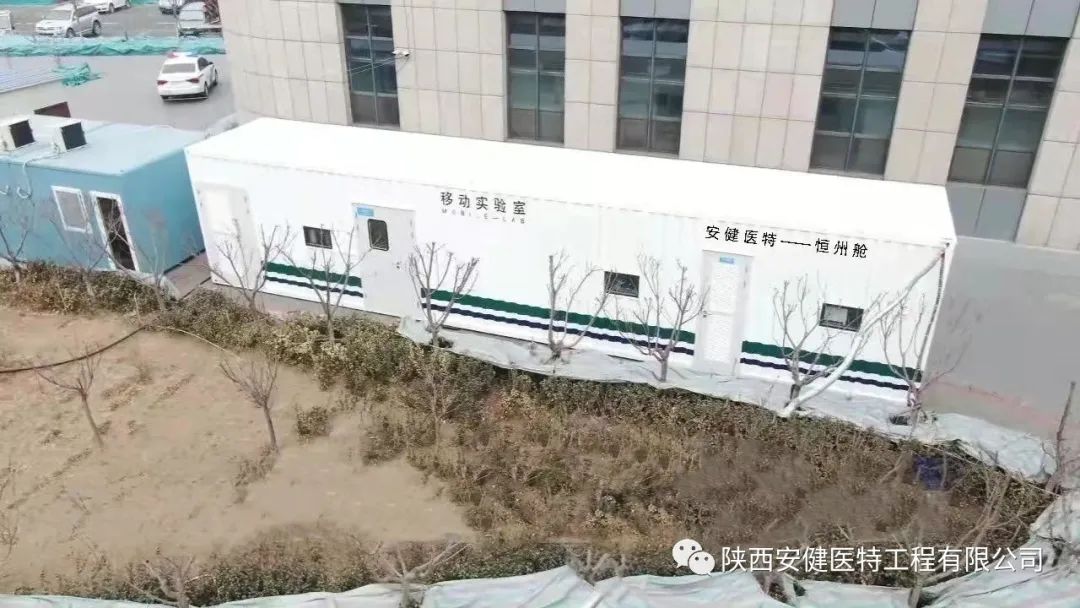

▲ 集成式核酸检测实验室完成图

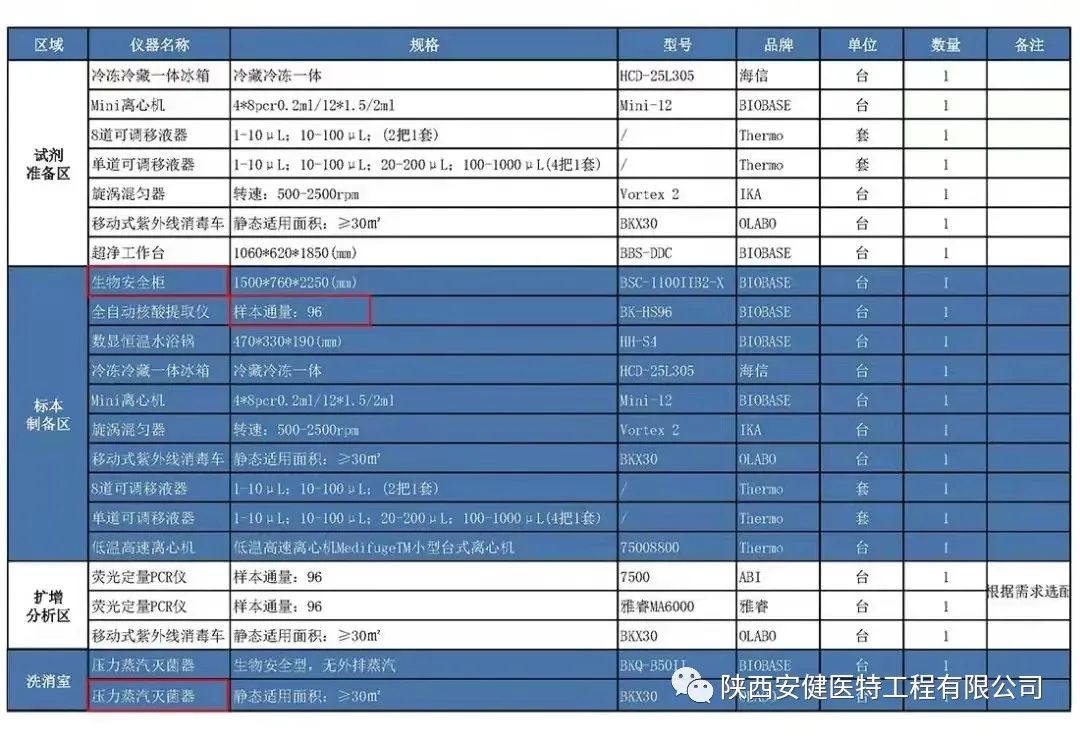

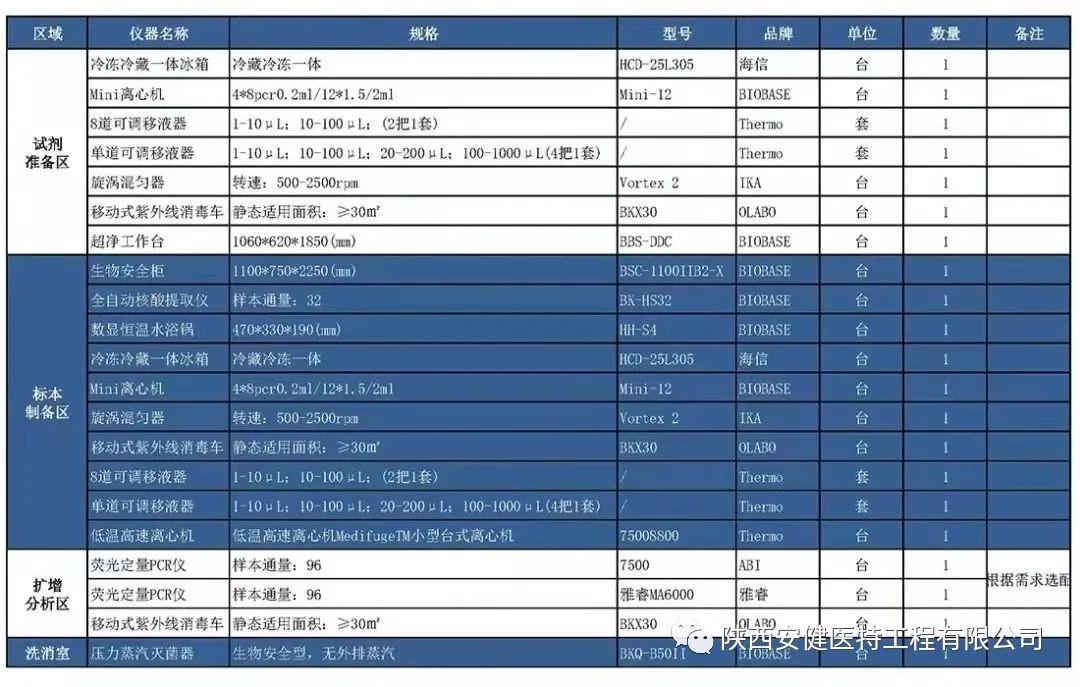

核酸检测实验室配置清单
汉滨区第三人民医院影像科——安健医特承建，现已竣工交付投入使用！
